H мост используется для управления постоянной нагрузкой со сменой полюсов. В 95% случаях используется для управления направлением вращения двигателя постоянного тока. Данная схема на IRFZ44N и IRF9Z24N с легкостью может управлять 775 мотором в обоих направлениях вращения.
Разьем представляет собой пластиковую хрень под штекер с внешним диаметром 5,5мм и внутренним отверстием 2,1мм, общие размеры см. datasheet внизу. Расчитан на ток 0,5А при 30В в DC режиме и 500В в AC режиме. Данный разьем часто применяется совместно с платами разработки arduino.
У каждого есть коробки с радиодеталями. Вот и мне от одного хорошего человека прилетел коробок счастья с достаточно древними компонентами. Буду в течении некоторого времени публиковать мои "Коробки счастья" с компонентами. Итак, представляю "Коробку Игоря". Так же в коробке Игоря много всякого хлама вырезанных микросхем.
Клемная колодка (клемный блок) DG301 представляет собой зажимы на болтах для соединения платы и проводов без возможности пайки. В клемной колодке DG301 используются винты M2.5 для зажима провода. В своей конструкции имеет 3 клемы на 15А 300В каждая. Размеры провода которые можно вставить в разьем колеблются от 22AVG до 15AVG. Типичный диаметр провода 1,5 мм2. Корпус выполнен из огнеупорного пластика с самозатуханием через 5 секунд после возгорания.
Переключатель KCD1 нужен для комутации токов 3А в сети 250В и 6А в сети 125В. Имеет размеры 10x15мм для вставки в панель управления. Имеет конфигурацию SPST, что значит один полюс два направления. Или по-русски одну группу контактов. Еще более понятно есть один контакт, например плюс, который может быть подключен к двум другим контактам.
LM258 операционный усилитель общего назначения, содержит в себе два канала, то есть два отдельных операционных усилителя А и В в одном корпусе питающихся от однополярного +3..32 вольта либо двуполярного ± 1,5..16 вольта. Температура использования составляет от минус 25 до плюс 85 градусов по Цельсию. Обладает маленькой частотой единичного усиления в 0,7 МГц или скоростью нарастания напряжения на выходе 0,3 Вольт/микросекунда. Выполнен в корпусе SOIC-8 или DIP-8. Температура хранения значительна и может достигать от минус 65 до плюс 150 градусов по Цельсию.
ATtiny13 8-битный дешевый микроконтроллер работает на частоте 20МГц и снабжен Flash на 1КБ. Наиболее популярный вариант ATtiny13A, и ATtiny13A-SSU. Отличается хорошей документацией, дешевизной и низким энергопотреблением и питанием от батарейки 1,5v.

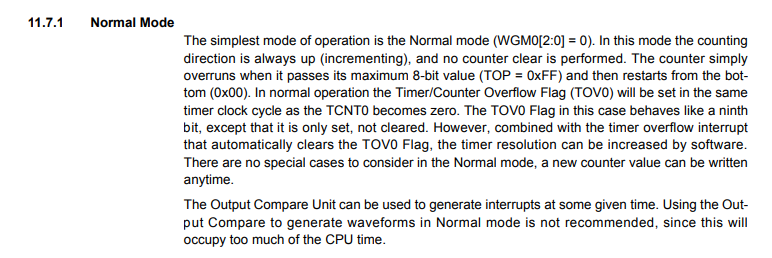

Ядро микроконтроллеров ATtiny13, ATtiny13A и ATtiny13A-SSU работает на частоте 20 МГц, это значит что одна инструкция процессора выполняется за 50 наносекунд. Много это или мало? Для сравнения в одной за одну секунду может быть выполнен 1 миллиард операций.
Основная разница между ESP32, STM32 и ATTINY13 заключается в разной производительности и набора внешней переферии микроконтроллеров, а так же типом архитектуры. Так же стоит заметить что ATTINY13 это отдельный микроконтроллер, а ESP32 и STM32 это семейства микроконтроллеров. Поэтому будем рассматривать семейство ATTINY.
