Умножитель напряжения Делона (Латура-Делона-Гренашера). Симуляция

Умножитель Делона, как известно из первых же схем якобы умножает напряжения. На самом деле не совсем так.

На самом деле умножитель Делона на 2 просто выпрямляет напряжение и чу-чуть сглаживает. Грубо говоря это выпрямитель с накачкой напряжения. Как это работает?

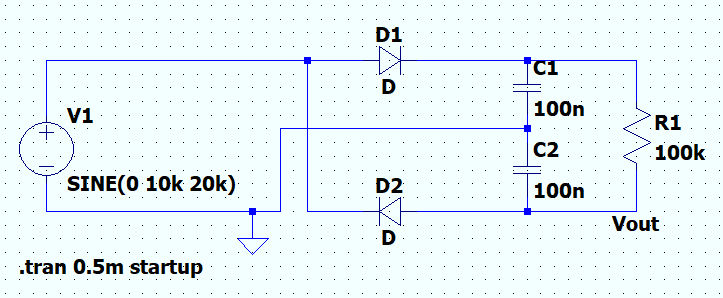

Собираем схему ниже:

Или же скачиваем для LTspice файл: Умножитель делона.asc

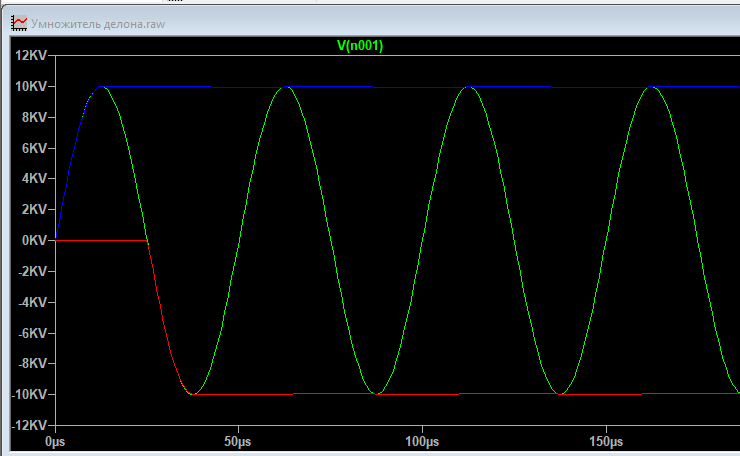

Как видно земля здесь от нижней точки, красные и синие линии - это напряжение от средней точки между средней точки и выводом одного из конденсатора.

По сути умножитель Делона просто делает постоянный ток из двух полуволн. При том максимум в полную амплитуду.

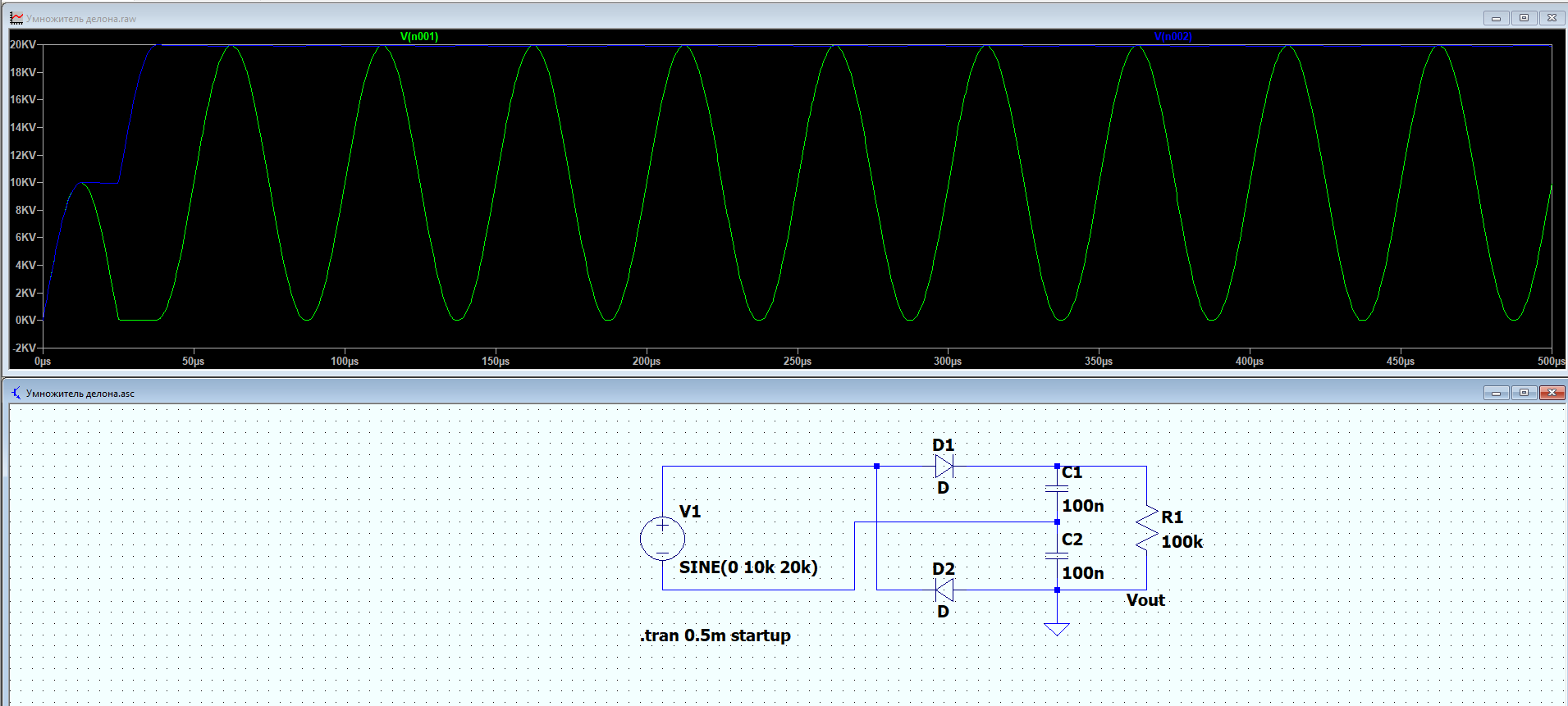

Еще наглядней будет если землю перенести со средней точки конденсаторов к одной из крайней ноги кондера:

Как видно между выводами конденсатора будет постоянное 20 киловольт вместо переменного  +-10 киловольт.
