Шокер на 1 транзисторе. Повышающий трансформатор на 1 полевом транзисторе.

Можно увидеть статей на тему шокера на одном транзисторе, особенно актуально если завалялся под рукой полевой транзистор. Якобы схема верния и работает 100%, не один год собирал и т.д.  Особенно это актуально в кликбейтных заголовках типа "Шокер за 5 минут" и т.д. На рисунке выше представлена типичная схема таких шокеров и повышающих трансформаторах. Рабочая ли схема? Да. Но чем вы рискуете повторив ее смотрите ниже.

Основные проблемы схемы шокера на 1 полевом транзисторе

Итак, нашел ты схему в интернете, но вот что тебя ждет если не следовать рекомендациям ниже:

1) Неизвестное количество дохлых полевых транзисторов.

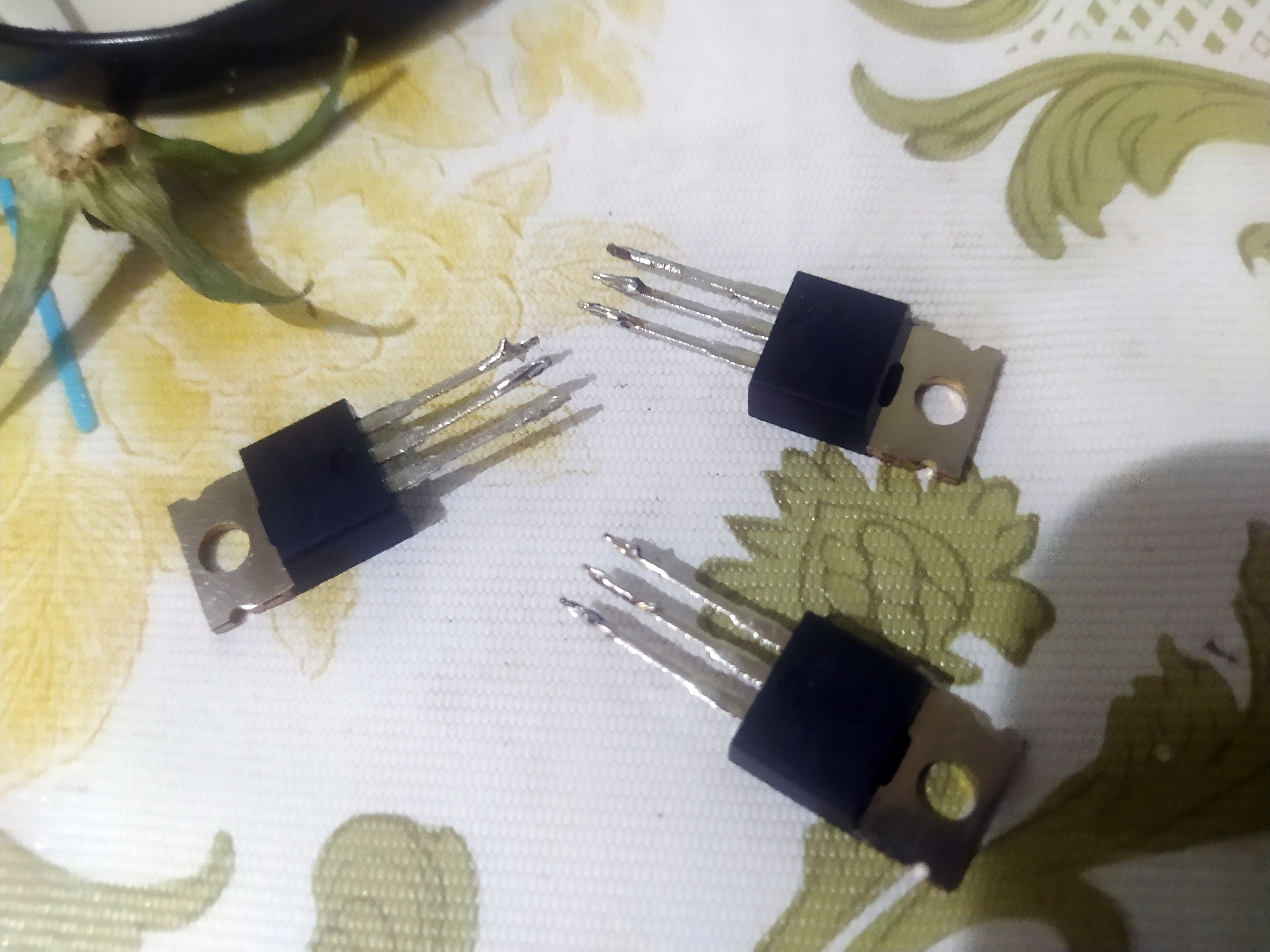

Почему перегорает полевой транзистор во время работы шокера? Потому что он очень чувствительный к разного рода электростатике и обратным токам, поэтому даже если вам кажется что он сначала работает, а затем резко перестало слышно шипение трансформатора шокера, то проблема в том, что данная схема работает крайне не стабильно именно с полевыми транзисторами. Автор в результате попыток спалил 3 штуки подряд IRF3205.

2) Греющийся как сковородка транзистор

Проблема тепловыделения транзистора это основная проблема схем с 1 транзистором в качестве генератора высокого напряжения. Нормально проработать данная подделка врядли сможет дольше 10 секунд без радиатора.

3) Пылающая дом\квартира

На схеме нет кнопки с фиксацией, в результате чего, при питании от батарейки непременно наступит случай, после которого данный девайся решит подпалить вам квартиру, попросту перевернувшись неправильной стороной.

Решение проблем схемы шокера на 1 полевом транзисторе

Если вы все еще не отказались от данной схемы, то решение следующее. Итак по пунктам, основная ошибка предпринимаемая во время тестирования готового устройства, это дохлые полевые транзисторы.

Как определить что полевой транзистор сдох\не работает?

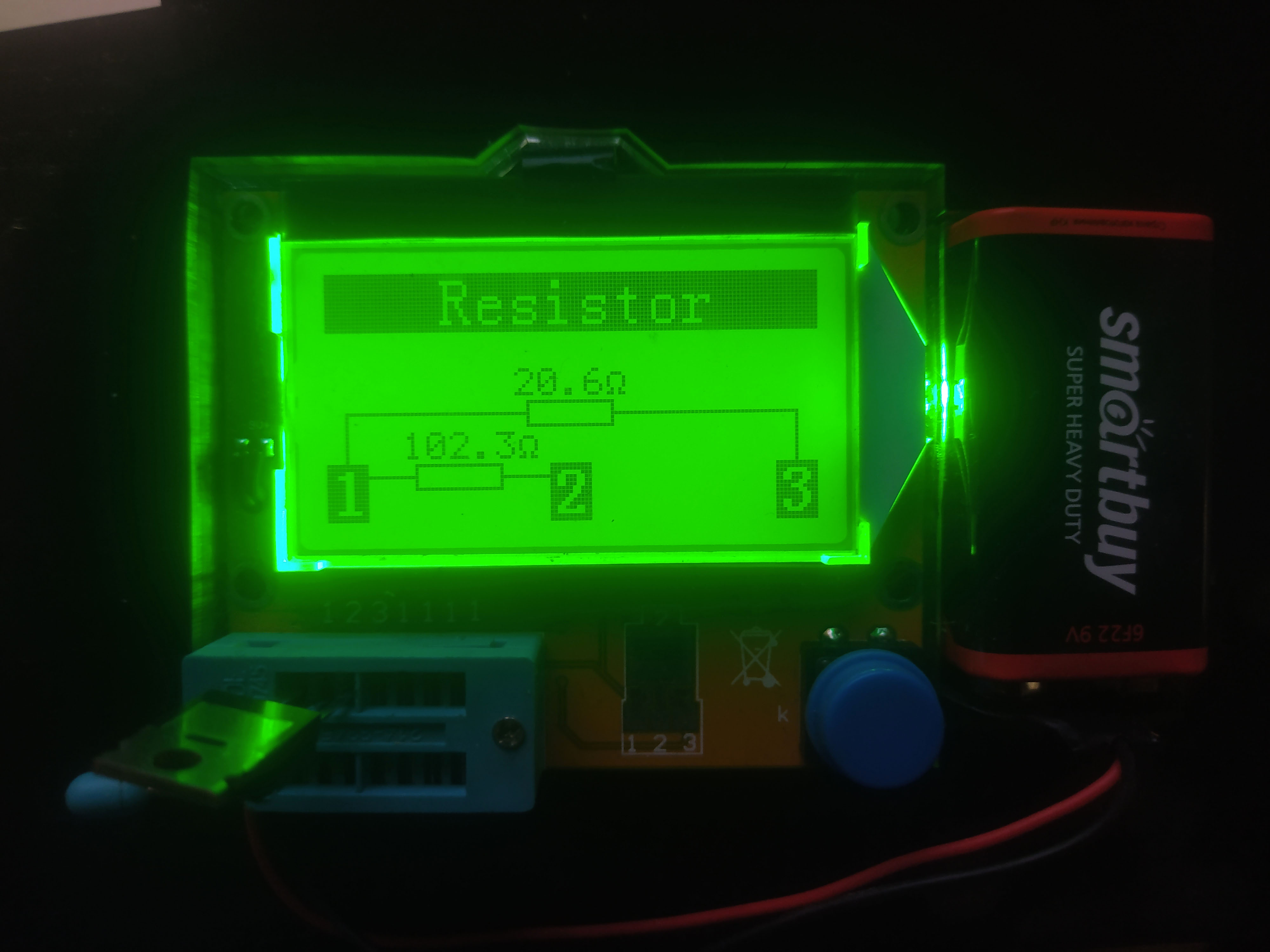

Для того чтобы определить работает ли до сих пор полевой транзистор, его нужно выпаять и замерить сопротивление между 1 и второй ногой и 1 и 3тей ногой. Если у вас показывает меньше 1 килоома на каждом из измерений то поздравляю, полевой транзистор мертв. Смотри изображение справа.

Почему умирает\перестает работать полевой транзистор в схеме с шокером на 1 транзисторе?

Первое, во время тестирования всем хочется взять и протестировать схему на одной литиевой батарейки. Одна банка максимум выдаст 4,2 Вольта. Этого достаточно только чтобы приоткрыть транзистор, но не полностью его открыть, в результате чего через него бешено проходит много тока, и выделяется очень много энергии, после чего моментально выбывает в утиль. Поэтому решение это не допускать просадки напряжения ниже 7,2 Вольт для схемы на полевом транзисторе.

Второе, в результате размыкания цепи частично идет импульс самоиндукции обратной полярности, в результате чего тоже он сгорает.

Третье, пробой высоковольтной обмотки трансформатора на первичную обмотку.

Четвертое, транзистор попросту перегрелся, данная схема не предназначена для долгострочной работы, держите включенной данную схему максимум 10 секунд.

В итоге, причин чтобы умереть достаточно, чтобы забить и не собирать данную схему.

Почему транзистор греется в схеме с генератором на 1 полевом транзисторе?

Данная схема не может не грется, так как напряжение на затворе получается синусоидальное напряжение, в результате чего часть времени транзистор находится в полуоткрытом состоянии, что преводит к почти моментальному выходу из строя полевого транзистора. Для нормальной работы данной схемы требуется радиатор в обязательном порядке, иначе максимальные рабочие периоды не смогут превышать 3-5 секунд.

Как не сжечь себе дом испльзуя схему шокера на 1 полевом транзисторе

Данную схему любят изображать с кнопкой без фиксации. Настоятельно рекомендую выбросить из головы данную затею. Как практика показала, ставить необходимо последовательно кнопку с фиксацией (акак тумблер) и кнопку без фиксации, чтобы можно было четко отслеживать количество секунд работающей схемы. Без этого риск того, что шокер случайным образом спалит вам дом или квартиру огромный. Еще лучше добавить световую индикацию.

Заключение

Рабочая ли данная схема? Да, но настоятельно рекомендуется ознакомится с пунктами выше.

1) Используйте питание при полевых транзисторах не ниже 12 Вольт

2) Обязательно подключите радиатор к транзистору

3) Обязательно используйте вторую кнопку с фиксацией
