Переключатель KCD1 10x15

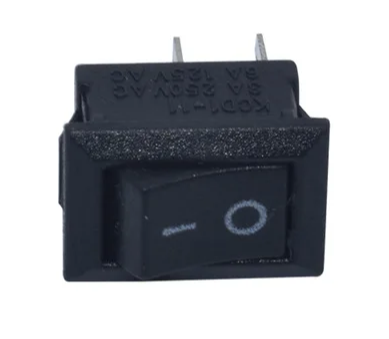

Переключатель KCD1

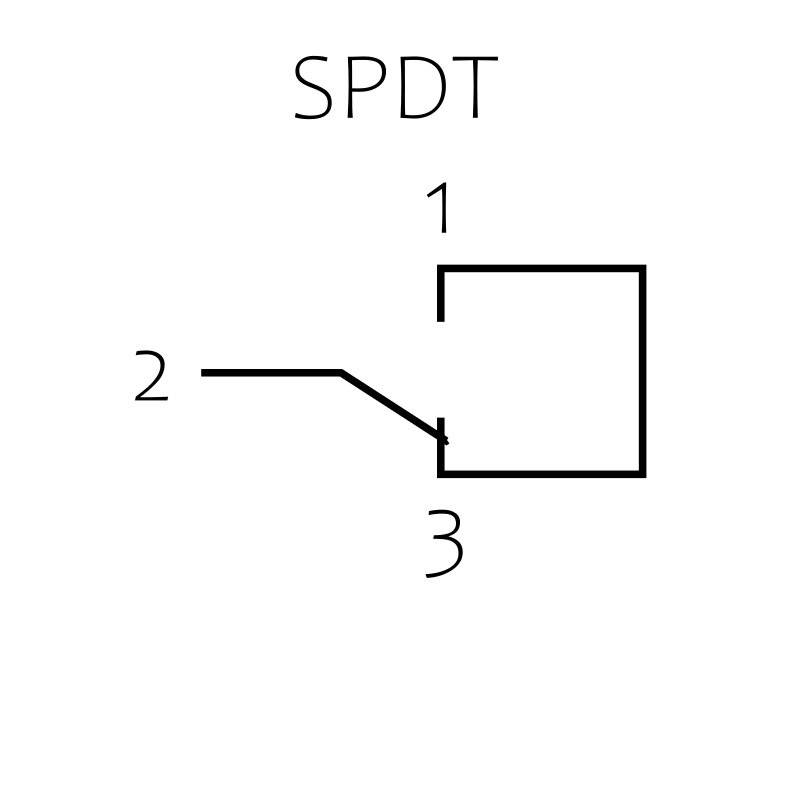

Переключатель KCD1 нужен для комутации токов 3А в сети 250В и 6А в сети 125В. Имеет размеры 10x15мм для вставки в панель управления. Имеет конфигурацию SPST, что значит один полюс два направления. Или по-русски одну группу контактов. Еще более понятно есть один контакт, например плюс, который может быть подключен к двум другим контактам.

Datasheet

Как такового datasheet нету, но есть размеры и таблица характеристик.

Таблица 1 - характеристики KCD1 10x15

Название	Значение
Предельный ток для сети переменного тока (AC) 250В	3A
Предельный ток для сети переменного тока (AC) 125В	6A
Размеры отверстия на панели	14x9мм

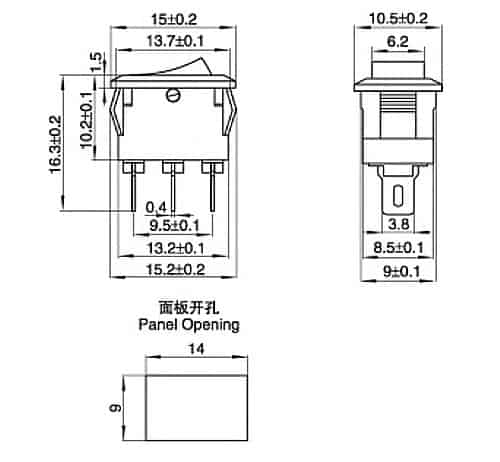

Размеры KCD1 10x15

Как найти товар на алике

Кнопочный мини-переключатель KCD1, 6 А-10 А, 250 В, KCD1-101, с защелкой, 10*15, 21*15 мм, черный, красный, белый, 10 шт

Скачать модели в формате STL и STDOCS переключателя KCD1 10x15

Счатать модель KCD1 в формате STL

Скачать модель KCD1 в формате STDOCS

Урок моделирования KCD1 в SpaceClaim

Чуть раньше на YouTube вышел ролик, где я моделирую KCD1 и объясняю что я делаю. Посмотреть его можно либо во встроенном видео ниже либо. Это в одно время и вводной урок и просто описательная часть того что я делаю.
