Клемный блок DG-301 5.0 3P
Клемная колодка DG301 5.0
Клемная колодка (клемный блок) DG301 представляет собой зажимы на болтах для соединения платы и проводов без возможности пайки. В клемной колодке DG301 используются винты M2.5 для зажима провода. В своей конструкции имеет 3 клемы на 15А 300В каждая. Размеры провода которые можно вставить в разьем колеблются от 22AVG до 15AVG. Типичный диаметр провода 1,5 мм2. Корпус выполнен из огнеупорного пластика с самозатуханием через 5 секунд после возгорания.
Характериситик DG301
В таблице 1 приведены характеристики клемной колодки DG301
Таблица 1 - Характеристики DG301
| Название | Значение |
| Напряжение, максимум | 300В |
| Ток, максимум | 15А |
| Сопротивление в месте контакта | 20мОм |
| Пластик корпуса | ULV94-0 |
| Напряжение пробоя | 1000В |
| Сопротивление изоляции корпуса | 5000МОм |
| Размеры корпуса | 15x7,6x10мм |
| Температура эксплуатации | -30..120 |
| Высота ножек | 4мм |

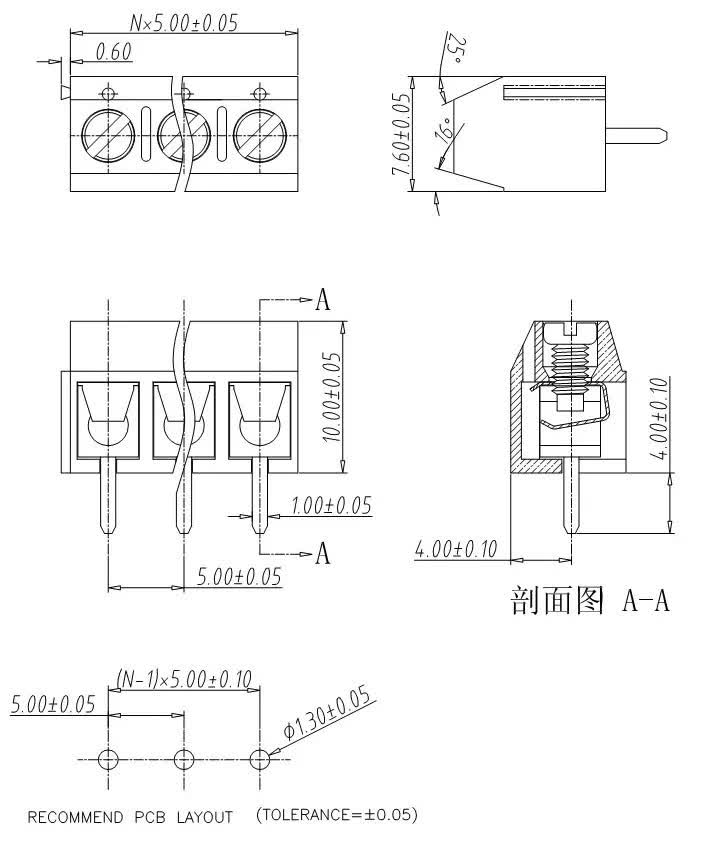

Datasheet DG301
Datasheet для DG301 представлен на картинке ниже с размерами. А так же характеристики представлены в таблице сверху. Картинка кликабельна.
Как найти товар на алике
3P Синий 5,00 мм Шаг 15x7,6x10 мм прямой вертикальный шпильки монолитный для ремонтных работ Сделай Сам Клеммная колодка
Скачать 3D модель DG301
Скачать модель в формате STDOC
